Detalhes do produto:
Condições de Pagamento e Envio:
|
Aplicação da máquina do torno de revestimento: | Flange fazendo à máquina, molde do pneumático, hélice, rolamento, | Processo fazendo à máquina de máquina do torno: | Furo etc. enfrentar, de superfície, de batedor, de ex-círculo, rosquear, interno do fim |
---|---|---|---|
Acessórios: | Tampa do metal para a máquina do torno, o mandril, o parafuso de âncora, blocos de execução sob medi | Máquina-instrumento: | ferramenta de corte elétrica automática da rotação de 4 posições |
Chip Removal System: | Tipo Chip Removal System automático da corrente | Tensão: | A exigência de cliente, 220V/380V, 400V, 440V |
Max.Diameter sobre o torno de revestimento: | 800 milímetros 1000 milímetros 1250 milímetros 1600 milímetros 2500 milímetros | Max.Length da trabalho-parte: | 500-1000 MILÍMETRO |
Realçar: | máquina principal do torno da engrenagem,máquina de aço do torno |
Uma experiência de mais de 50 anos na indústria desde 1960 S. da maquinaria.
O controle manual ou convencional, FANUC, SIMENS ou o sistema chinês do tipo, todos estão disponíveis
A base adota o projeto triangular do guia
Estrutura razoável
Elevado desempenho com baixo custo
Nós temos nossa própria fundição que pode controlar a qualidade restritamente.
Todas as carcaças são fazem o tratamento térmico de superfície tal como EXTINGUIR E MODERAR para garantir a rigidez e a estabilidade altas da máquina do torno.
Maximize a rentabilidade do cliente sob o mínimo investem o custo comparado com outros concorrentes.
Nós somos especializados em projetar e em fabricar tornos personalizados por mais de 50 anos, se você tem o pedido e procuras especiais, por favor sensação livre contactar-nos.

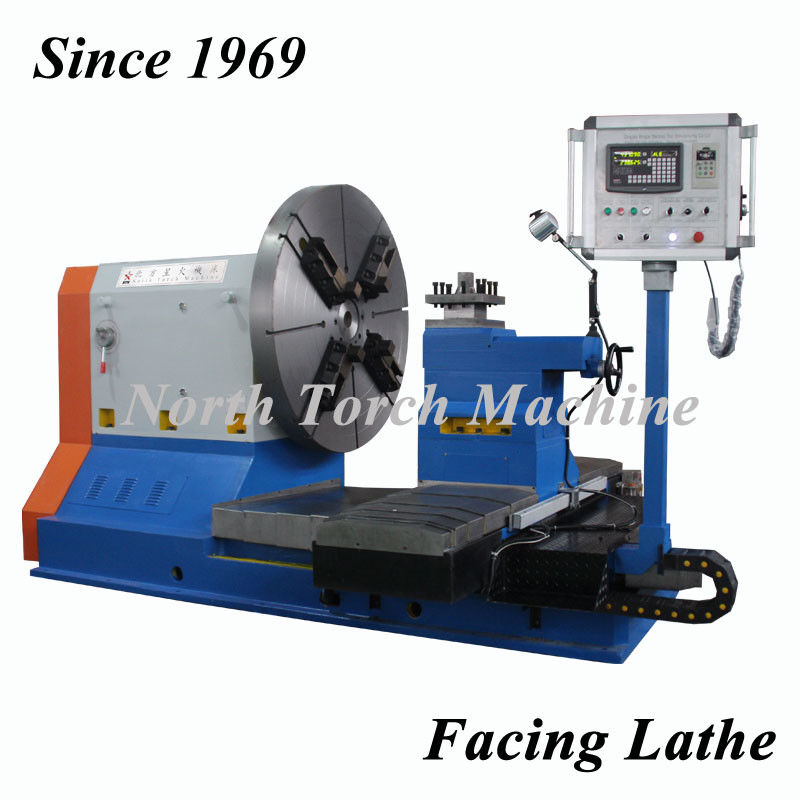

Aplicação & características:
1. O guia baixo de enfrentar no torno, torno do motor, torno da flange adota a estrutura retangular, que assegura um grande período e uma rigidez alta. É muito apropriado para cortes de baixa velocidade e altos da carga.
2. Esta máquina tem uma capacidade de carga alta, uma rigidez alta, um projeto ótimo da aparência e uma operação fácil.
3. Esta é uma máquina profissional do torno da flange usada girando a flange da perfuração, as peças neutras, a hélice com o grande diâmetro, tal como o molde do pneu, a grande placa do tubo da flange, as peças da turbina, o cerco do fim, etc. É igualmente extensivamente aplicável para fabricar as partes da indústria química, maquinaria pesada, equipamentos da mineração e de estradas de ferro e indústria da aviação.
2. Padrão Parametes técnico de enfrentar no torno, torno da flange, torno horizontal
Especificações de enfrentar no torno | ||||||
Nome | Unidade | CW64125 | CW64160 | CW61200 | CW64250 | CW64300 |
Diâmetro do balanço sobre a cama da máquina | milímetro | φ1250mm | φ1600mm | φ2000mm | φ2500mm | φ3000 |
Chuck Diameter | milímetro | φ1000mm | φ1250mm | φ1600mm | φ2000mm | φ2500mm |
comprimento do assento da Mandril-maxila | milímetro | Encaixado | Encaixado | 500mm | 500mm | 500mm |
comprimento da Trabalho-parte | milímetro | 500mm | 750mm | 750mm | 1000mm | 1000mm |
peso da Trabalho-parte | T | 2T | 2T | 3T | 3T | 5T |
Diâmetro do eixo | milímetro | φ190mm | φ200mm | φ220mm | φ220mm | φ260mm |
Velocidade do eixo | r/min | 10-200 r/min | 4-160 r/min | 4-160 r/min | 3-106 r/min | 3-106 r/min |
Curso da linha central de X | milímetro | 625mm | 800mm ‘ | 1000mm | 1250mm | 1500mm |
Curso da linha central de Z | milímetro | 500mm | 750mm | 1000mm | 1000mm | 1000mm |
X velocidade de alimentação rápida da linha central | mm/min | 2500mm/min | 2500mm/min | 2500mm/min | 2000mm/min | 2000mm/min |
Velocidade de alimentação rápida da linha central de Z | mm/min | 2000mm/min | 2000mm/min | 2000mm/min | 2000mm/min | 2000mm/min |
Tamanho do transporte da ferramenta de corte | 240*240 | 280*280 | 300*300 | 300*300 | 300*300 | |
Tamanho da pata da ferramenta de corte | milímetro | 32*32mm | 40*40mm | 40*40mm | 40*40mm | 40*40mm |
Controle da alimentação | Servo motor | Servo motor | Servo motor | Servo motor | Servo motor | |
Parâmetros do motor | ||||||
Poder do motor principal | Quilowatt | 15KW | 18.5KW | 18.5KW | 22KW | 37KW |
Motor de alimentação da linha central de Z | Quilowatt | 2.3KW | 2.3KW | 2.3KW | 2.3KW | 2.3KW |
Motor de alimentação da linha central de X | Quilowatt | 2.3KW | 5.5KW | 5.5KW | 5.5KW | 5.5KW |
Poder do motor da lubrificação | Quilowatt | 0.37KW | 0.37KW | 0.37KW | 0.55KW | 0.55KW |
Precisão de máquina | ||||||
Cylindricity | milímetro | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm |
Nivelamento | milímetro | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm |
Aspereza | Ra | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 |
Dimensões da máquina | milímetro | 3180*1910*1870 | 3940*1980*1900 | 4190*2670*2450 | 4250*2770*2800 | 4400*3300*3300 |
Peso da máquina | T | 6T | 9.5T | 11T | 12.5T | 15T |
Sobre nós
A máquina-instrumento norte Co. da tocha de Qingdao, Ltd foi estabelecida no 1969. Pertenceu originalmente à empresa militar do aeroporto de Liuting da aviação da frota do mar de China norte (planta da maquinaria da aviação), e é principal responsável para a manutenção de aviões, peças sobresselentes que processam, médio e a fabricação feita sob medida pequeno- da maquinaria, etc. de acordo com o documento emitido em 1999 pela comissão militar central e o Conselho Estatal, a empresa foram mudados da empresa militar em uma empresa privada, e desenvolvidos continuamente.
O torno enfrentando, o torno da flange, a máquina horizontal do torno, o torno horizontal resistente do CNC, o torno de gerencio de gerencio do torno do rolo, da hélice, o torno convencional, da Fim-cara do CNC torno, torno do cubo de roda do automóvel, grande assoalho-tipo torno, máquina do torno da perfuração do CNC e de torno do CNC máquina de trituração são os produtos principais da empresa. Estas máquinas são aplicadas extensamente à energia & o transporte, mineração &metallurgy, estradas de ferro & construção naval, moldar da tubulação, peças de automóvel, indústria química das energias eólicas e outras indústrias de transformação da maquinaria.
Para mais detalhes, sinta por favor livre contactar-nos. Obrigado!
